لقد رأى الجميع تقريبًا قاطع الدائرة الكهربائية في منازلهم أو مكاتبهم. ويعلم الجميع تقريباً مدى أهمية هذه القواطع للحماية من الأحمال الزائدة والأعطال الأرضية والدوائر القصيرة. ولكن لا يستطيع الجميع معرفة ما إذا كان قاطع الدائرة الكهربائية الفراغية أو قاطع الدائرة الكهربائية الهوائية. نعم، إنهما تقنيتان مختلفتان!
إذا كنت أنت أيضًا لا تعرف كيف تفرق بين الاثنين، فإن هذا المقال قد غطى عليك! يسلط هذا المنشور الضوء على الفرق بين قواطع الدارات الكهربائية الفراغية (VCB) وقواطع الدارات الكهربائية الهوائية (ACB). ابقَ معنا حتى النهاية، وقد تجد أيضًا توصياتنا بشأن أفضل قواطع الدارات الكهربائية الهوائية وقواطع الدارات الكهربائية الهوائية في السوق. لذا، لنبدأ، هلا بدأنا؟
ما هو قاطع الدائرة الكهربائية؟
كما يوحي الاسم، فإن قاطع دارة تفريغ الهواء هو نوع من قواطع الدارة الذي يحقق إخماد القوس الكهربائي باستخدام التفريغ. وتكون غرفة التفريغ، المعروفة أيضاً باسم قاطع التفريغ، مسؤولة عن فتح وإغلاق التلامسات الحاملة للتيار.
تحتوي قواطع الدارة المفرغة من الهواء على حجرة مقوسة فولاذية تقع في المركز. وهي مبنية بشكل متماثل ومكدسة في عوازل من السيراميك. يحافظ قاطع التفريغ على ضغط تفريغ يتراوح بين 10 إلى 6 بار.
يمكن أن تؤثر المادة المستخدمة في التيار الذي ينقل الملامسات تأثيرًا كبيرًا على مدى جودة عمل قاطع الدارة المفرغة من الهواء. وتعتبر أفضل العلامات التجارية أن Cr/Cr المادة المثالية المستخدمة في تصنيع قواطع الدارة الكهربائية المفرغة من الهواء.
يوفر القوس المتفوق قوة عزل ممتازة، مما يجعلها مثالية للتطبيقات ذات الجهد المتوسط والعالي نسبيًا. ومع ذلك، فهي ليست الخيار الأفضل للأغراض التجارية.
وهذا هو السبب في أن قواطع الدارة الكهربائية الفراغية الداخلية ذات الجهد العالي عادةً ما توصف بأنها قواطع دارة فراغية داخلية ذات جهد عالي. تُعد قواطع الدارات الكهربائية الفراغية مثالية للأنظمة التي تتطلب جهدًا من 11 إلى 33 كيلو فولت نظرًا لانخفاض متطلبات الصيانة الخاصة بها.
ما هو مبدأ عمل بنك رأس المال المتداول؟
يتشكل القوس في قاطع الدارة الكهربائية الفراغية عندما تتأين الزيوت المعدنية في التلامس. تنفصل هذه التلامسات عند حدوث ظروف غير متوقعة أو عند انحشار القوس فيها.
انقطاع القوس الذي يحدث داخل قواطع تفريغ الهواء يختلف عن انقطاع القوس الكهربائي الذي يحدث داخل أنواع أخرى من قواطع الدارة الكهربائية. تطلق الملامسات بخارًا عندما تنقسم. وتتكون هذه الأبخرة من أيونات موجبة يتم سحبها من سطح التلامس.
لن يبقى البخار إذا انخفض التيار. وهذا يعني أن كثافة البخار تتحدد من خلال التيار الموجود في القوس. عندما يصل التيار إلى الصفر، تنخفض كثافة البخار وتستعيد الوسط قوته العازلة.
سيكون للقوس أيضًا عدة مسارات متوازية إذا كان التيار المتداخل ضئيلًا. سينقسم التيار كله إلى عدة أقواس متوازية. علاوة على ذلك، سوف يرفض كل منهما الآخر، مما يؤدي إلى تمددهما عبر سطح التلامس. يمكن أن تنطلق الأبخرة بسرعة إذا تم إنشاء قيمة تيار عالية على سطح التلامس.
ومن الخصائص الأساسية للتفريغ أنه بمجرد إنتاج قوس داخله، قد ينطفئ بسرعة بسبب تحسن القوة العازلة للفراغ بسرعة.
لماذا نستخدم قواطع دوائر التفريغ؟
يستخدم الناس قواطع الدائرة الكهربائية الفراغية لتنظيم تيارات الجهد العالي. وهي مثالية لتوضيح انقطاع التيار خارج الطور والأعطال الأرضية المزدوجة.
تُعد قواطع الدارة الكهربائية الفراغية مثالية للاستخدام في محطات الطاقة والمولدات. يستخدم الناس أيضًا قواطع الدارات الكهربائية الفراغية في تطبيقات السكك الحديدية بسبب قدرتها على تبديل تيار الجر والإمداد الكهربائي.
وعلاوة على ذلك، توجد قواطع الدائرة الكهربائية هذه في قواطع الدائرة الكهربائية ذات الغلاف الخزفي. وبالإضافة إلى ذلك، تستخدم مجموعة المفاتيح الكهربائية المكسوة بالمعدن أيضًا قواطع الدوائر الكهربائية الفراغية.
الفرق بين قواطع دوائر التفريغ (VCB) وقواطع دوائر الهواء (ACB)
لكل من قواطع الدارة الكهربائية الفراغية (VCB) وقواطع الدارة الهوائية (ACB) وظائف قيمة. ومع ذلك فإن لهما العديد من الفروقات، وهي مذكورة أدناه على النحو التالي:
1- تطبيقات الجهد
تُستخدم قواطع الدارة الهوائية فقط في التطبيقات التي يكون فيها الجهد أقل من 690 فولت. ويشار إليها عادةً باسم تطبيقات التوتر المنخفض (LT). من ناحية أخرى، تعتبر قواطع الدارات الكهربائية الفراغية مثالية لمستويات الجهد المتوسط بجهد أقل من 33 كيلو فولت.
2- مبدأ العمل
يتم الاحتفاظ بالملامسات المتحركة والثابتة مفتوحة الهواء في عبوة محكمة الغلق في قاطع دارة هوائية. وبالتالي، يتم إخماد القوس بواسطة الهواء في كل مرة يتم فيها فتح قاطع الدارة الكهربائية. تتأين قواطع الدارة الهوائية بسهولة لأنها تحتوي على كمية أقل من الهواء، ويعمل الهواء كوسيط عازل.
ومع ذلك، يعمل الفراغ كوسيط لإخماد القوس الكهربائي في قاطع الدائرة الكهربائية الفراغية. إن قدرة قاطع الدائرة الكهربائية الفراغية على كسر الدوائر القصيرة مثيرة للإعجاب لأن الإلكترونات الحرة لا يمكن أن توجد في وجود فراغ.
3- الضغط المتوسط
الضغط في الهواء الطلق كافٍ لإخماد القوس في قواطع الدارة الهوائية. ومن ناحية أخرى، يجب أن تحافظ قواطع الدارة الهوائية على ضغط تفريغ يتراوح من 10-2 إلى 10-6 تور.
4- إعادة التعبئة
نظرًا لأن الهواء الخارجي مجاني، لا يتطلب ACB إعادة التعبئة اليدوية. من ناحية أخرى، لا توجد طريقة لتجديد التفريغ في حاوية تفريغ الهواء الخارجي تلقائيًا. يجب استبدال حاوية التفريغ إذا توقفت عن العمل.
5- التطبيق
تُستخدم قواطع الدارة الهوائية بشكل متكرر في مركز التحكم في التيار المنخفض، ودائرة التغذية الثانوية لمحول الطاقة، ومركز التحكم في التيار المنخفض. وهي مثالية للاستخدام الداخلي؛ لا يمكنك استخدامها في الخارج.
من ناحية أخرى، تُستخدم قواطع التفريغ لبدء تشغيل المحركات ذات القدرة الحصانية الأعلى.
6- تطوير القوس والمزلقان القوسي
في قواطع الدارة الهوائية، تُستخدم مزالق القوس لمنع تكوّن القوس. وهي تقسم القوس إلى أقسام أصغر. بدون مزالق القوس، لا يمكن أن تعمل قواطع الدارة الهوائية. تطور القوس الكهربائي مرتفع في قواطع ACBs.
وعلى العكس من ذلك، لا تكون مزالق القوس الكهربائي مطلوبة في قواطع الدارات الكهربائية الفراغية. بالإضافة إلى ذلك، فإن قواطع الدارات الكهربائية المفرغة من الهواء لديها تطور قوس كهربائي أقل لأنه لا يوجد شيء للتأين بخلاف مادة التلامس.
قواطع دوائر CHINT
كما وعدتك، إليك أهم توصياتنا لأفضل قواطع الدائرة الكهربائية في السوق:

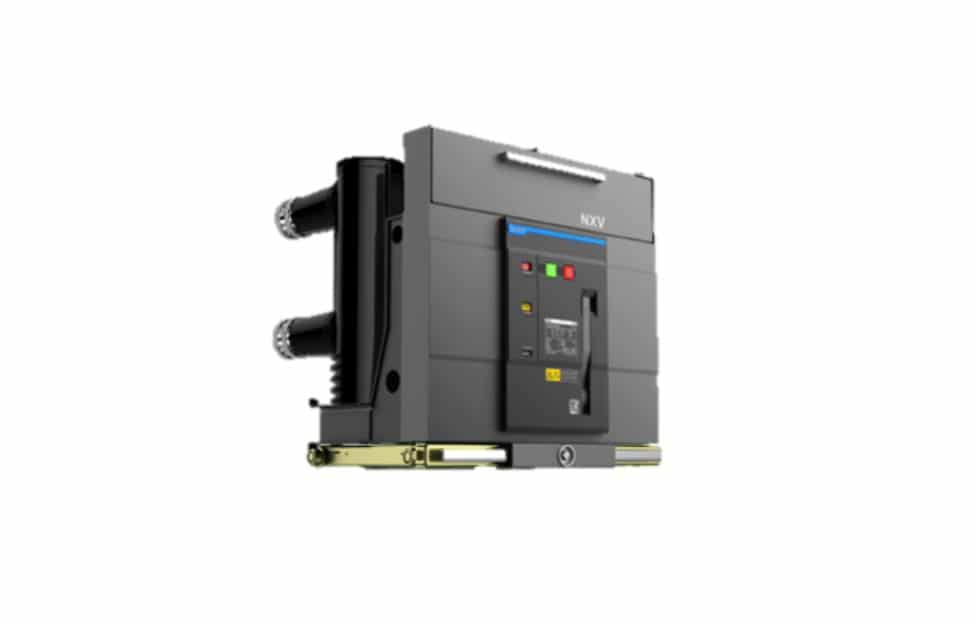

1- قاطع الدائرة الكهربائية التفريغي عالي الجهد الداخلي NXV-12 AC عالي الجهد
إن قاطع دائرة تفريغ الهواء عالي الجهد الداخلي NXV-12 AC عالي الجهدص يلبي احتياجات كل من التشغيل الكهربائي واليدوي. وهي مزودة بآلية تشغيل زنبركية معيارية منخفضة الطاقة.
تكتمل عملية الإغلاق بعد الحصول على إشارة الإغلاق أو الضغط على زر الإغلاق باليد؛ عند الانتهاء من إجراء الإغلاق، يتم إجراء عملية الفتح بعد تلقي إشارة الفتح أو الضغط على زر الفتح باليد.
الميزات:
- متانة وموثوقية
- استخدام البلاستيك الكهربائي لحماية البيئة
- قابلة لإعادة التدوير بسهولة
- مثالية للصناعات وقطاع التعدين ومحطات الطاقة والمباني

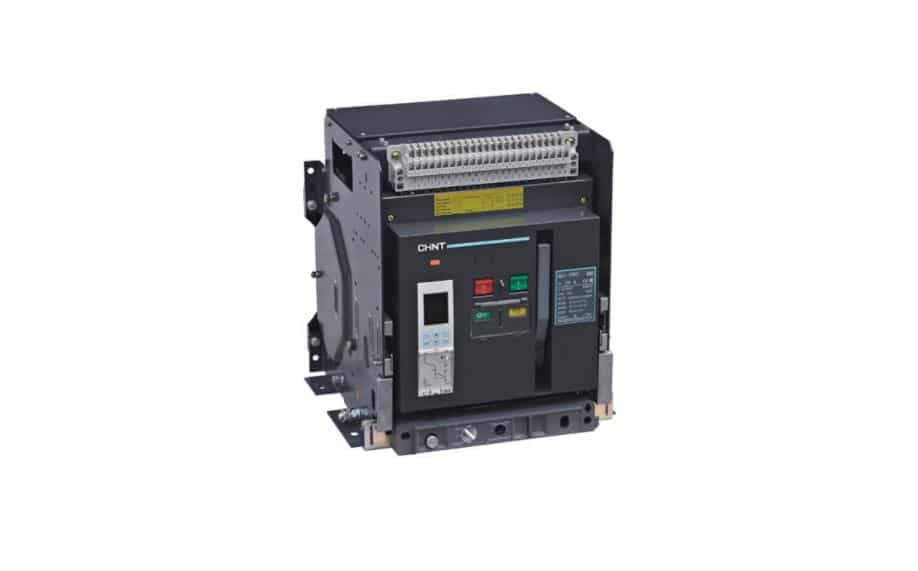

2- قاطع الدائرة الهوائية NA1
إن قاطع الدائرة الهوائية NA1 مصممة لدوائر التيار المتردد 50 هرتز/60 هرتز بجهد خدمة مقنن يبلغ 400 فولت و690 فولت وتيارات خدمة مقننة تصل إلى 6300 أمبير. وتتمثل وظيفتها الأساسية في نقل الطاقة الكهربائية وحماية الدوائر والأجهزة الكهربائية من الحمل الزائد، والجهد المنخفض، والدائرة القصيرة، وأعطال التأريض أحادية الطور.
الميزات:
- مصدر طاقة موثوق
- وظائف الحماية الانتقائية
- مناسبة لمحطات الطاقة، والمصانع، والمناجم، والمنشآت الشاهقة
خلاصة القول
يصبح اختيار قاطع الدائرة الكهربائية المناسب أمرًا سهلاً بمجرد معرفة التفاصيل المناسبة. بعد ذلك، ما عليك سوى اختيار العلامة التجارية وطلب قاطع الدائرة الكهربائية أو قاطع الدائرة الكهربائية الهوائية. بالنسبة لأولئك المترددين في اختيار علامة تجارية لقاطع الدارة الكهربائية أو قاطع الدارة الكهربائية الهوائية، نقترح CHINT. تضمن الشركة منتجات عالية الجودة بأسعار تنافسية وتقدم خدمة توصيل سريعة!
